水力喷射器结构及原理
发布时间：2026-01-04 609人看过

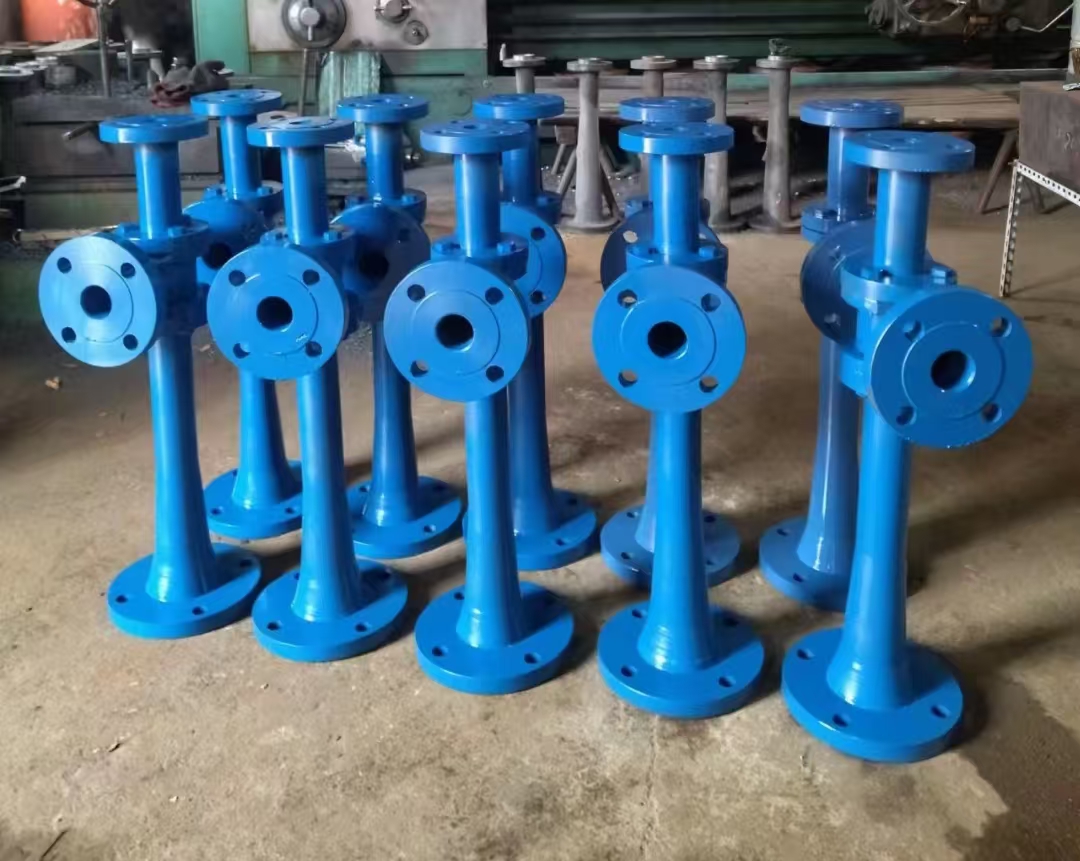

水力喷射器是一种无运动部件的流体机械，核心由喷嘴、吸入室、混合室（喉管）、扩散管及附属件构成，通过高压水流在喷嘴加速形成射流，利用伯努利效应与文丘里效应产生负压实现抽吸，并在扩散管中完成动能向压力能的转换排出混合流体。
结构组成
部件 功能
喷嘴 高压水流入口，截面收缩使水流加速至 15-30m/s，形成高速射流
吸入室 环绕喷嘴出口，与喉管入口衔接，形成负压区，连接被抽吸介质入口
混合室（喉管） 射流与被吸介质在此混合，进行动量交换，流速趋于一致
扩散管 截面渐扩，使混合流体减速，压力回升，将动能转化为压力能排出
附属件 器体、器盖、喷嘴座板、导向盘（整流防偏斜）、单向阀（防回流）
工作原理
能量转换：高压水流经喷嘴，压力能→动能，流速剧增，出口外围形成负压。
负压抽吸：吸入室压力低于系统压力，被抽介质（气体 / 液体）被吸入并与射流混合。
混合升压：混合流体进入扩散管，流速降低，压力升高，克服背压排出系统。
核心效应
伯努利效应：流体动能增加时静压降低，是形成负压的基础。
文丘里效应：喉管 - 扩散管的截面变化强化能量转换与混合效率。
动量守恒：高速射流将动量传递给被吸介质，实现输送与增压。
特点与应用
优势：无运动部件，结构紧凑，耐蚀防爆，适用于含尘、高温、腐蚀性介质。
局限：系统需提供高压水源，功耗与噪音较高，效率受水质与喷嘴磨损影响。
应用：真空蒸发、结晶、过滤、脱臭；化工、制药、食品、制盐等行业的真空系统与冷凝工艺。
